一、用途與特點：
（1）用途
        FZC型振動放礦機適用于環境溫度不超過+40度、空氣相對濕度不大于90%的溜井、采場、溜槽和礦（料）倉。FZC型振動放礦機是廠礦企業作礦巖、物料放出、給料或裝車之用的理想設備，各種礦車、汽車、火車皮帶、索道礦斗、礦井提升裝載以及部分鄂式破碎機等均勻可選用進行給礦。
（2）特點
        FZC型振動放礦機具有以下特點：
        1、體積小，重量輕，結構簡單緊湊，投資少；
        2、安裝方便，維修量小，運行費用低，耗電少，節能顯著；
        3、因受振，礦巖物料流動性大，減少通道堵塞現象，故放礦能力大，效率高；
        4、受振礦流連續、均勻、易控，礦流大小可根據需要調整，運行安全可靠；
        5、在超共振狀態下工作，振幅穩定，可以頻繁起動（起動次數≤200次/時），允許振動臺板上負載有較大的波動，對各種礦巖特別是粘性礦巖物料適應性強，并可以多塵或含水較多環境下工作；
        6、凡礦巖物料松散體重不大于2.4噸/米、塊度不大于1000毫米或1000毫米以下直至粉礦，均可選用FZC型振動放礦機進行放礦。

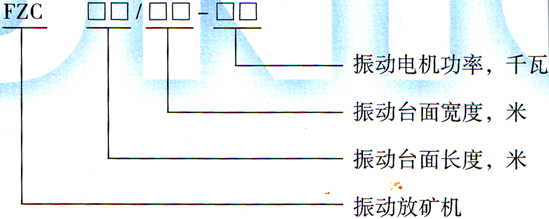

二、型號說明
       1、單臺板振動放礦機：

       2、雙臺板并聯振動放礦機：

三、機構及技術參數表



機號	機型	臺面長度L(m)	臺面寬度B（m）	zui大礦巖塊度	生產能力Q (t/h)	臺面傾角A(度)	額定振頻N次/分	振幅A	zui大激振力P千牛	額定功率N千瓦	機重G公斤	埋設參數
								mm				埋設深度m	眉線高度m	眉線角(度)
1	FZC-1.6/1-1.5	1.6	1	350	300-360	12	1420	0.8	10	1.5	440	0.6	0.6	40
2	1.8/0.9-1.5	1.8	0.9		350-400	12	1420	0.9	10	1.5	430	0.6	0.7	40
3	2/0.8-1.5	2	0.8		310-370	14	1420	0.9	10	1.5	490	0.6	0.7	38
4	2.3/0.7-1.5	2.3	0.7		290-330	16	1420	0.8	10	1.5	575	0.7	0.7	38
5	FZC-2/1-3	2	1		850-1000	14	960	3	20	3	690	0.7	0.7	40
6	2.3/0.9-3	2.3	0.9		770-910	14	960	3	20	3	870	0.8	0.8	40
7	FZC-2.3/1.2-3	2.3	1.2		630-760	14	960	1.8	20	3	960	0.8	0.8	40
8	2.8/1-3	2.8	1		580-690	18	960	1.7	20	3	1000	0.9	0.9	41
9	2.3/1.2-3	2.3	1.2	500	630-730	14	1420	0.9	30	4	1010	0.9	0.8	41
10	FZC-2.5/1.2-3	2.5	1.2		590-720	16	960	1.7	20	3	980	0.8	0.8	39
11	3.1/1-3	3.1	1		560-670	18	960	1.7	20	3	1060	0.8	0.9	38
12	2.5/1.2-3	2.5	1.2		660-770	16	1420	0.9	30	4	1030	0.8	0.9	41
13	3.1/1-3	3.1	1	350	760-870	18	1420	1	30	4	1110	0.9	0.9	38
14	3.5/0.9-3	3.5	0.9		730-830	18	1420	1	30	4	1130	0.9	1	37
15	FZC-2.5/1.4-5.5	2.5	1.4	500	990-1180	14	960	2	40	5.5	1360	0.9	0.9	41
16	3.5/1-5.5	3.5	1		980-1150	18	960	2	40	5	1525	1.1	1.1	40
17	FZC-2.8/1.4-5.5	2.8	1.4		900-1080	14	960	1.8	40	5.5	1460	1	1	41
18	3.1/1.2-5.5	3.1	1.2		910-1090	14	960	1.8	40	5.5	1515	1.1	1.1	40
19	FZC-3.1/1.4-5.5	3.1	1.4	500	920-1120	14	960	1.7	40	5.5	1600	1	1.1	39
20	3.5/1.2-5.5	3.5	1.2		870-1050	14	960	1.8	40	5.5	1570	1	1.1	36
21	4.5/1-5.5	4.5	1		830-980	18	960	1.8	40	5.5	2040	1	1.1	34
22	3.1/1.4-5.5	3.1	1.4		1260-1500	14	960	2	40	5.5	1875	1.1	1.1	40
23	3.5/1.2-5.5	3.5	1.2		1220-1440	14	960	2.1	50	7.5	1810	1.2	1.2	39
24	4.5/1-5.5	4.5	1		1290-1510	15	960	2	50	7.5	2225	1.2	1.4	39
25	FZC-3.5/1.4-7.5	3.5	1.4	650	1160-1380	14	960	1.8	50	7.5	3000	1	1.2	37
26	4/1.2-7.5	4	1.2		870-1040	18	960	1.6	50	7.5	1935	1.2	1.2	39
27	FZC-5/1-7.5	5	1	500	840-1010	18	960	1.6	50	7.5	2355	1.2	1.4	37
28	FZC-4//1.6-10	4	1.6		1570-1870	16	960	1.8	75	10	2355	1.2	1.4	40
29	FZC-5/1.4-10	5	1.4		1300-1550	18	960	1.7	75	10	2800	1.4	1.4	38
30	FZC-3.1/1×2-4×2	3.1	1.0×2	1520-1740	18	1420	1.2	30×2	4.0×2	2220	0.9	0.9	38
31	FZC-3.5/1×2-5.5×2	3.5	1.0×2	1960-2300	18	960	2	40×2	5.5×2	3050	1.1	1.1	40
32	-3.5/1.2×2-5.5×2	3.1	1.2×2	1820-2180	14	960	1.8	40×2	5.5×2	3030	1.1	1.1	40
33	FZC-3.5/1.2×2-75.5×2	3.5	1.2×2	1740-2100	14	960	1.8	40×2	5.5×2	3310	1	1.1	36
34	-3.5/1.4-3×2-7.5×2	3.5	1.4×2	2320-2760	14	960	1.8	50×2	7.5×2	3970	1	1.2	37
35	-4/1.2×2-7.5×2	4	1.4×2	1740-2080	18	960	1.6	50×2	7.5×2	3870	1	1.2	39

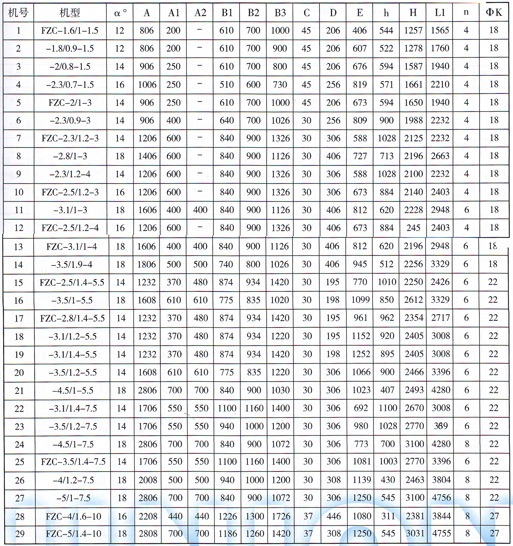

四、外形及安裝尺寸

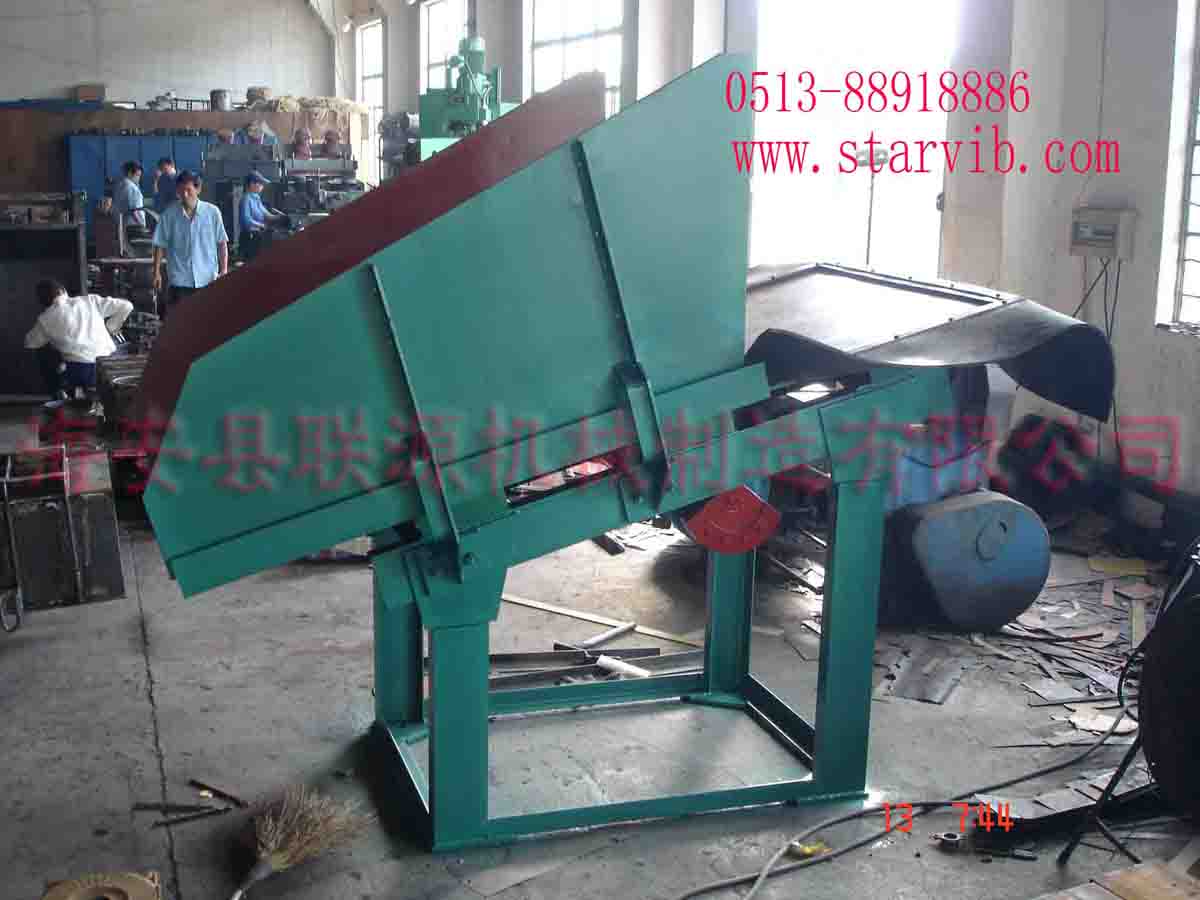

        1、單臺板振動放礦機：

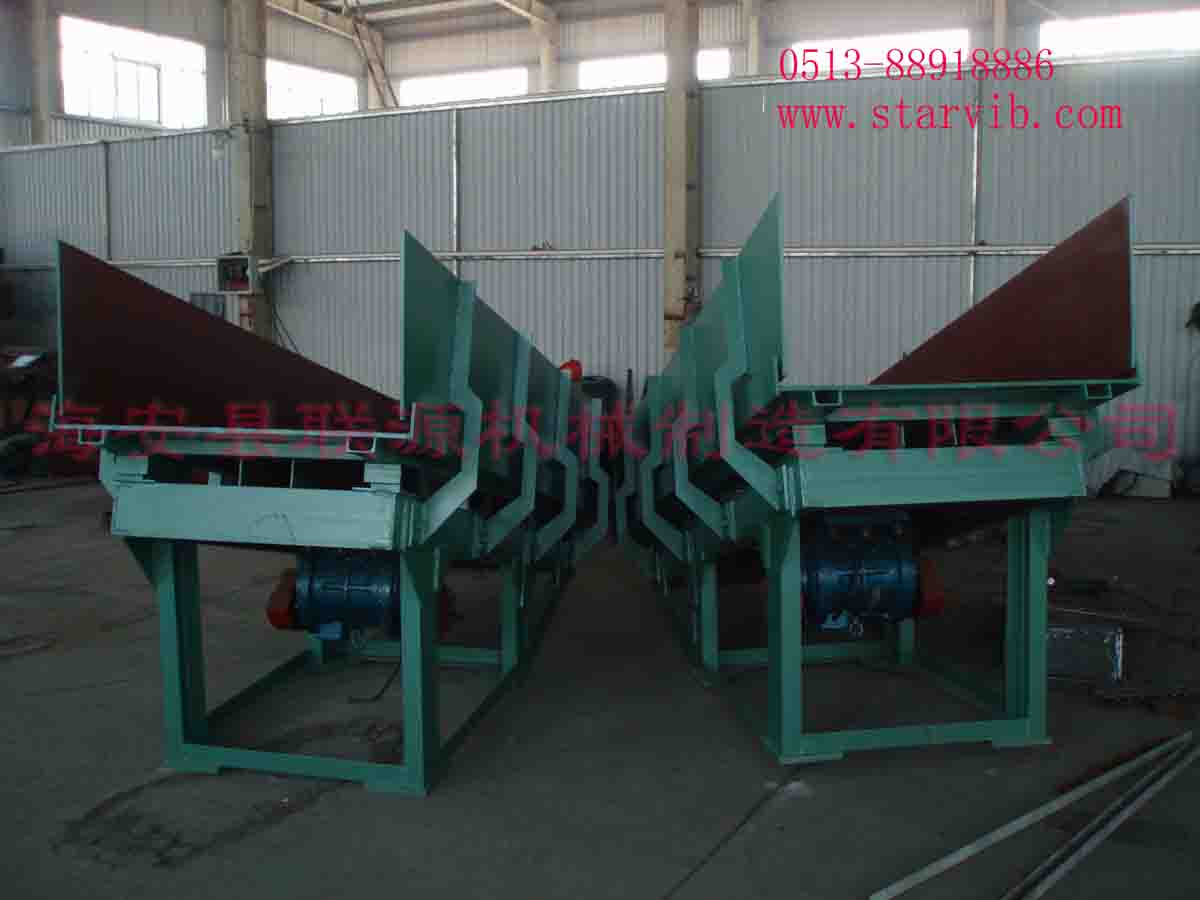

        2、雙臺板并聯振動放礦機：

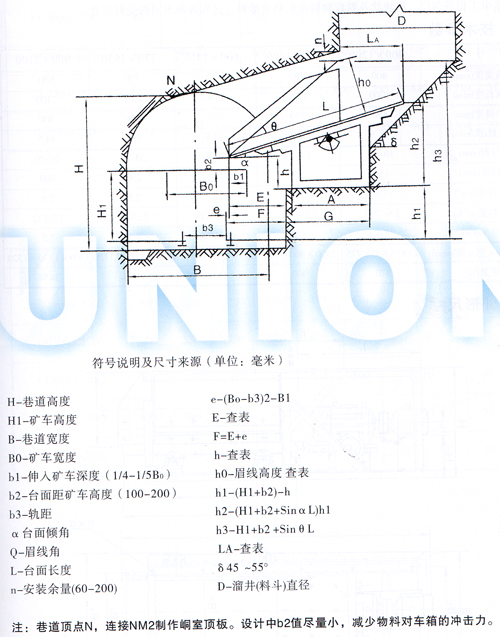

五、安裝峒室圖
        安裝峒室新溜井，（料斗）設計提供施工圖樣，并可檢驗所選振動放礦機的幾何參數和埋設參數與溜井（料斗）及運礦設備是否相配套。
