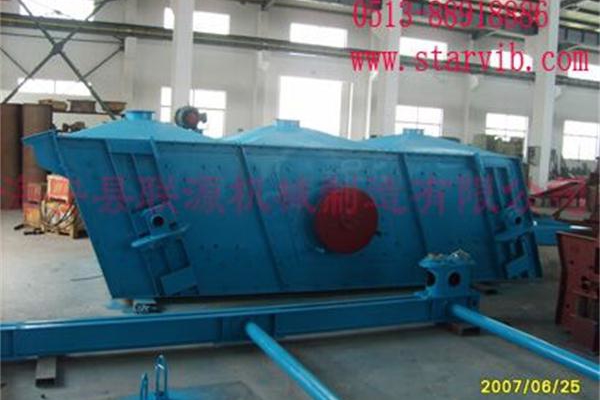

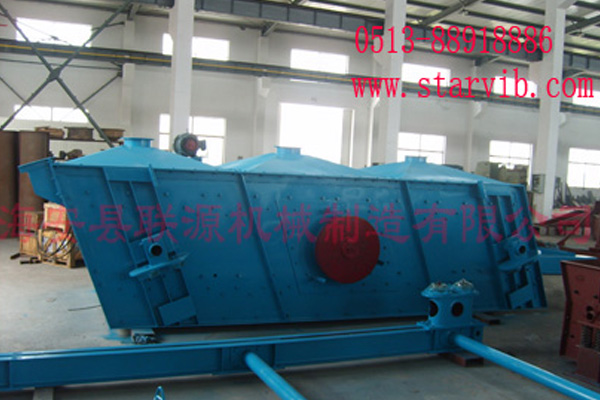

單軸振動篩振動器安裝在篩箱側板上，并由電動機通過三角皮帶帶動旋轉，產生離心慣性力，迫使篩箱振動。單軸振動篩采用筒體式偏心軸激振器及偏塊調節振幅，物料篩淌線長，篩分規格多。礦用單軸振動篩具有結構簡單，動轉平穩，工作可靠等優點。
單軸振動篩主體由篩箱、激振器、吊掛裝置、傳動裝置等組成。下面來具體了解結構特征：
(1)篩箱:主要由篩框和篩網組成。篩框是組焊件,主要有側板、橫梁、入料口組成,側板為整塊鋼板，橫梁為無縫鋼管；篩網分上、下兩層。
(2)激振器:激振器裝設在篩箱的兩側,主要由偏心軸、皮帶輪和偏心塊組成,篩子的激振力是由偏心軸慣性產生的,偏心軸的兩端分別安裝一個皮帶輪,偏心塊安裝在皮帶輪上,激振器通過軸承固定在篩箱側板上。
(3)吊掛裝置:采用鋼絲繩、隔振彈簧和防擺配重。
(4)傳動裝置:本機采用Y型電機,安裝在篩體的左側或右側,通過三角帶帶動皮帶輪旋轉。
礦用單軸振動篩是一種作圓運動的振動篩?？晒┖谏?、有色以及非金屬礦山的輔助或Du立篩分作業中作中等粒度的分級之用。該系列單軸振動篩適用于煤炭、礦山、建材輕工、化工等行業對中細粒的分級。。
